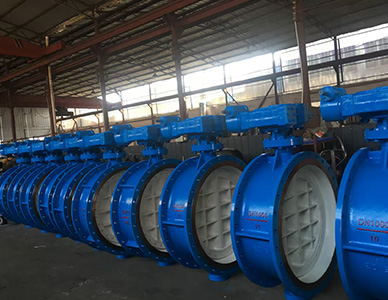

矿用电动蝶阀是用于矿山等易燃易爆环境的流体控制设备,通过电动执行器驱动蝶板旋转来控制流体的通断和流量。
以下是其详细介绍:
结构组成
- 阀体:多采用高强度不锈钢或球墨铸铁等材料,具有良好的耐压性和耐腐蚀性。
- 蝶板:呈圆盘形,边缘经过精密加工,与阀体密封面紧密贴合,通过旋转控制管道内介质的通断与流量调节。
- 电动执行器:作为动力核心,将电能转化为机械能,驱动蝶板旋转,可配置为直行程、角行程或多回转类型。
- 密封组件:一般采用耐高温、耐腐蚀的橡胶或聚四氟乙烯等材料,确保阀门密封性能。


工作原理
电动执行器接收到控制信号后,内部电机启动,通过减速机构将旋转运动传递给蝶板,蝶板围绕其轴心旋转,改变管道内介质的流通面积,从而实现流量的调节与通断控制。
特点
- 安全可靠:采用防爆设计,符合相关防爆标准,如ExdIMb等,同时具备过载保护、故障报警等功能。
- 自动化程度高:可与安全监测系统无缝对接,实现远程监控与自动控制,当监测到异常情况时,系统可自动切断阀门。
- 维护简便:结构紧凑,部件少,定期检查与更换密封组件即可保持设备的良好运行状态。
应用场景
- 矿井通风系统:用于准确控制风流方向和通风量,为矿井提供稳定的空气质量和通风保障。
- 矿山排水系统:发挥调节水流的关键作用,有效防止矿井积水,确保矿井安全。
- 瓦斯抽放系统:在瓦斯管道中,可快速切断瓦斯流通,防止瓦斯泄漏引发安全事故。
